Моторизованный роликовый конвейер для картонных коробок:
Один. Основная механическая структура и особенности:

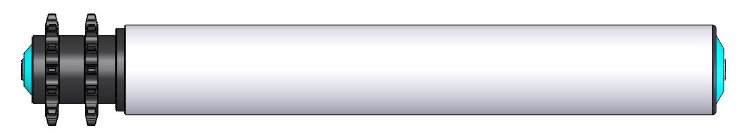

Ролик: двойной цепной ролик 50 * 1,5 мм, необслуживаемый радиальный шарикоподшипник на обоих концах, материал ствола - оцинкованная углеродистая сталь.

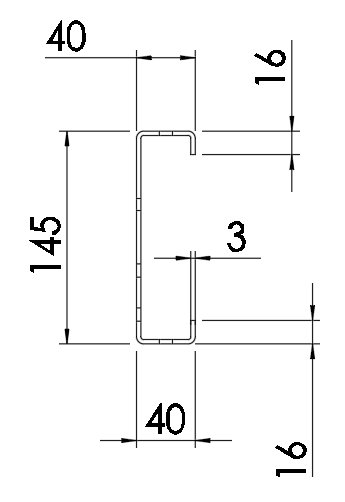

Рама: лазерная резка, вырубка/сверление стальным листом 3 мм, холодная штамповка с ЧПУ, размер: 145 * 40 * 16 мм; Размер сечения отображается следующим образом:

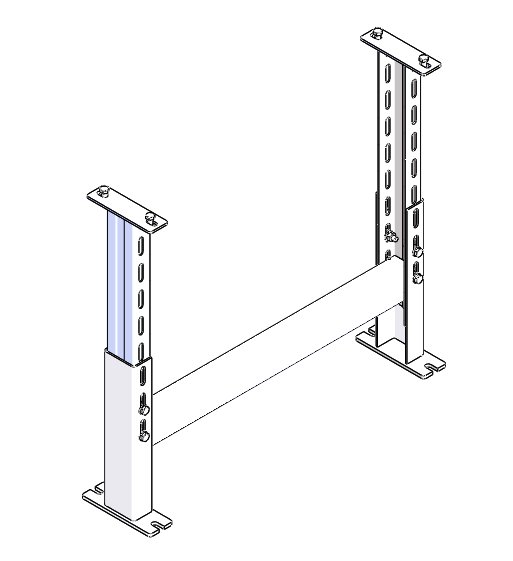

Опорная нога: используется индивидуальный тип сварки профиля, который обладает такими преимуществами, как прочность и хорошая стабильность. Соедините раму с соединительной пластиной болтами, отрегулируйте соединение между основанием ноги и землей и отрегулируйте высоту конвейерной поверхности 50 мм, как показано на следующем рисунке:
Приводное устройство: моторный привод.
Покрытие поверхности: стальная проволочная щетка и наждачная бумага используются для удаления ржавчины на раме, опорных ножках, направляющих частях, аксессуарах и других деталях, а жир удаляется кислотной промывкой. После фосфатирования поверхность опрыскивают эпоксидным порошком и запекают. Цвет распыления должен быть указан в цветовой карте партии А.
Два. Основные характеристики и параметры:
| Описание Ролик без привода/phi 50 x 1,5 мм Корпус барабана Q235/201/304 Расстояние между роликами 75/100/120/160 мм Рама из алюминиевого сплава 120 40мм
|
Тип | |
Стандарт | Стандарт |
Высота (мм) | H (мин)≥150 |
Грузоподъемность (кг/м) | Макс ≤150 |
Роликовый монтаж | Шестигранный вал |
Расстояние между роликами T (мм) | T≤1/3L (L - длина транспортировки) |
