Криволинейный конвейер для картонных коробок:
Один. Основная механическая структура и особенности:

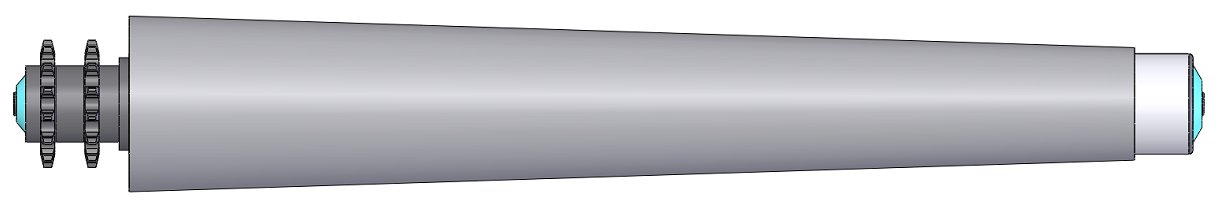

Ролик: двойной цепной ролик 50 * 1,5 мм, оба конца подшипника для необслуживаемого радиального шарикоподшипника, материал трубы для оцинкованной углеродистой стали, втулка конуса из твердого пластика.

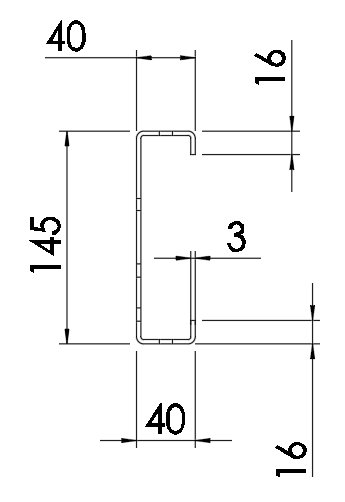

Рама: лазерная резка / сварка со стальной пластиной 3 мм, размер: 145 * 40 мм, структура, как показано ниже:

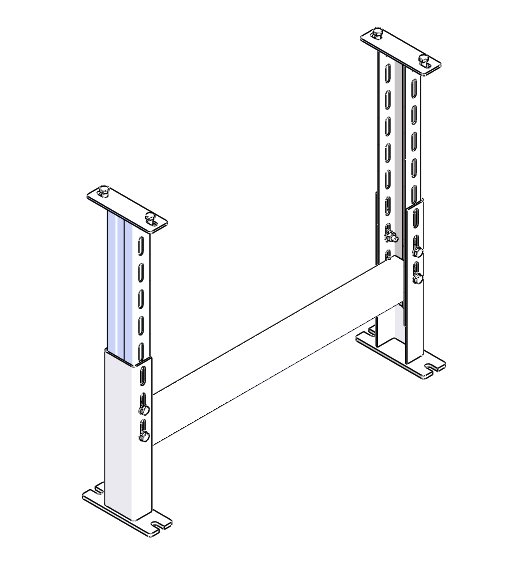

Опорная нога: используется индивидуальный тип сварки профиля, который обладает такими преимуществами, как прочность и хорошая стабильность. Соедините раму с соединительной пластиной болтами, отрегулируйте соединение между основанием ноги и землей и отрегулируйте высоту конвейерной поверхности 50 мм, как показано на следующем рисунке:
Приводное устройство: моторный привод.
Покрытие поверхности: стальная проволочная щетка и наждачная бумага используются для удаления ржавчины на раме, опорных ножках, направляющих частях, аксессуарах и других деталях, а жир удаляется кислотной промывкой. После фосфатирования поверхность опрыскивают эпоксидным порошком и запекают. Цвет распыления должен быть указан в цветовой карте партии А.
Два. Основные характеристики и параметры:
| Описание Ролик с двойной звездочкой (08B-14Z)/φ50×1,5 мм Материал звездочки Пластик/Q235/304 Материал роликовой трубы Q235/201/304 Стальная коническая труба или пластиковое коническое покрытие Стальной боковой профиль 145×40×3 мм / Алюминиевый профиль 120×40 мм Мотор-редуктор серии R / силовой ролик 24 В |
Тип | |
Стандарт | Описание |
Кривая (°) | 90/60/45/30 |
Радиус (мм) | 850 |
Высота (мм) | Н(мин)≥340 |
Внутренняя ширина (мм) | 350 ≤ млрд ≤ 800 |
Мощность двигателя (кВт) | 0,18~0,37 0,032 (силовой ролик) |
Скорость линии V (м/мин) | В=20 В=25 В=32 В=40 |
Полезная нагрузка конвейера (кг) | Макс ≤100 |
