Поддон RGV:
Один. Основная структура и особенности:
Направляющая шина: используйте две направляющие из алюминиевого сплава в качестве пешеходной дорожки шаттла, с блокировкой буфера безопасности на обоих концах пути.
Держатель стола: станок с рольгангом/цепной станок может быть установлен и сконфигурирован в соответствии с фактическими требованиями проекта.
Ходовой механизм: высокопрочное и износостойкое полиуретановое ходячее колесо, приводимое в движение двигателем.
Направляющая: односторонняя направляющая направляющего колеса, снижает требования к параллельности обеих боковых направляющих.
Комплектация купленных деталей: мотор-редуктор SEW, цепь для hangzhou donghua, подшипник с посадочным местом TR, вал ha для подшипника.
Покрытие поверхности: стальная проволочная щетка и наждачная бумага используются для удаления ржавчины, кислотная промывка для удаления жира. После фосфатирования поверхность опрыскивают эпоксидным порошком и запекают. Толщина смолы составляет от 60 до 80 метров.
Два. Основные характеристики и параметры:
Описание Стандартный алюминиевый рельс h * w = 120 * 90 мм, L'6 м или менее; Два нестандартных алюминиевых рельса длины каждой стороны с шахматным расположением; Стандартная тележка-шаттл для лотка 1 ~ 1,2 м; Высота подачи: 542 H (цепь) 850, 535 H (ролик) 850; Опора рельса, шаг между рельсами спроектирован в соответствии со стандартной конструкцией; Стандартная трехфазная четырехзвездочная гибкая цельная скользящая контактная линия, два конца с натянутым, фиксированным расстоянием между шинами F = 400 мм; После обкатки в течение одного месяца все крепежные элементы необходимо опустить и снова затянуть. Коллектор использует коллектор с двойной головкой; Инфракрасный лазерный дальномер или контроль штрих-кода; Поверхность цепного конвейера машины от высоты по умолчанию 145 мм в нижней части стойки, роликовая машина на 138 мм, если нет, при использовании спецификации ниже увеличить или уменьшить до стандартной высоты; Транспортное оборудование должно быть отдельно внизу. | |
Тип | |
Имя | Описание |
Расстояние между гусеницами WG (мм) | WG = 1000 (стандартный шаг), нестандартная длина секции каждого торца |
Расстояние между тягами G (мм) | На обоих концах G0 = 500, G = 2000 равномерное распределение, клемма не должна превышать 2000 |
Ширина конвейера B или W (мм) | 850≤B≤1050,1020≤W≤1220 |
Расстояние между опорами Z (мм) | Z0=300 на обоих концах, Z=800 равномерно распределенных, конечное сечение не должно превышать 800 |
Длина поддона L0 (мм) | Если L0 1200 или меньше (L0 > 1200, шаг дорожек нестандартный) |
Ширина лотка W0 (мм) | 1000≤ W0≤1200 или меньше или меньше (другие значения, соответствующие модификации нижней рамы и ножки) |
Ширина ножки лотка D (мм) | D≥80 (для цепного конвейера) |
Длина конвейера LS (мм) | LS≥WG+500 |
Безопасное расстояние между стыковочными устройствами K (мм) | 10≤К≤15 |
Высота подачи H0 (мм) | H0≤800 (проверить антидемпинговую способность товара) |
Высота нижней челюсти H (мм) | 542≤H (цепь)≤850,535≤H (ролик)≤850; |
Расстояние S1 (мм) от центра до боковой части блока без питания | С1=810 |
Расстояние от центра до края электрической коробки S2 (мм) | С1=1476 |
Оборудование общего назначения S (мм) | S=S1+S2=2286 |
Предельное безопасное расстояние отсечки S0 (мм) | S0=500+Монтажное положение переключателя≈750 |
Ход поршня E (мм) | В соответствии с требованиями проекта |
Общая длина колеи L (мм) | L=E+S+S0*2 |
Мощность двигателя | Р=2,2В; |
Скорость транспортировки V (м/мин) | В≤160 |
Точность остановки J (мм) | ±5 |
Несущая способность М (кг) | М≤1500 |
Общая нагрузка (кг) | 40 кг/м+630кг+м |

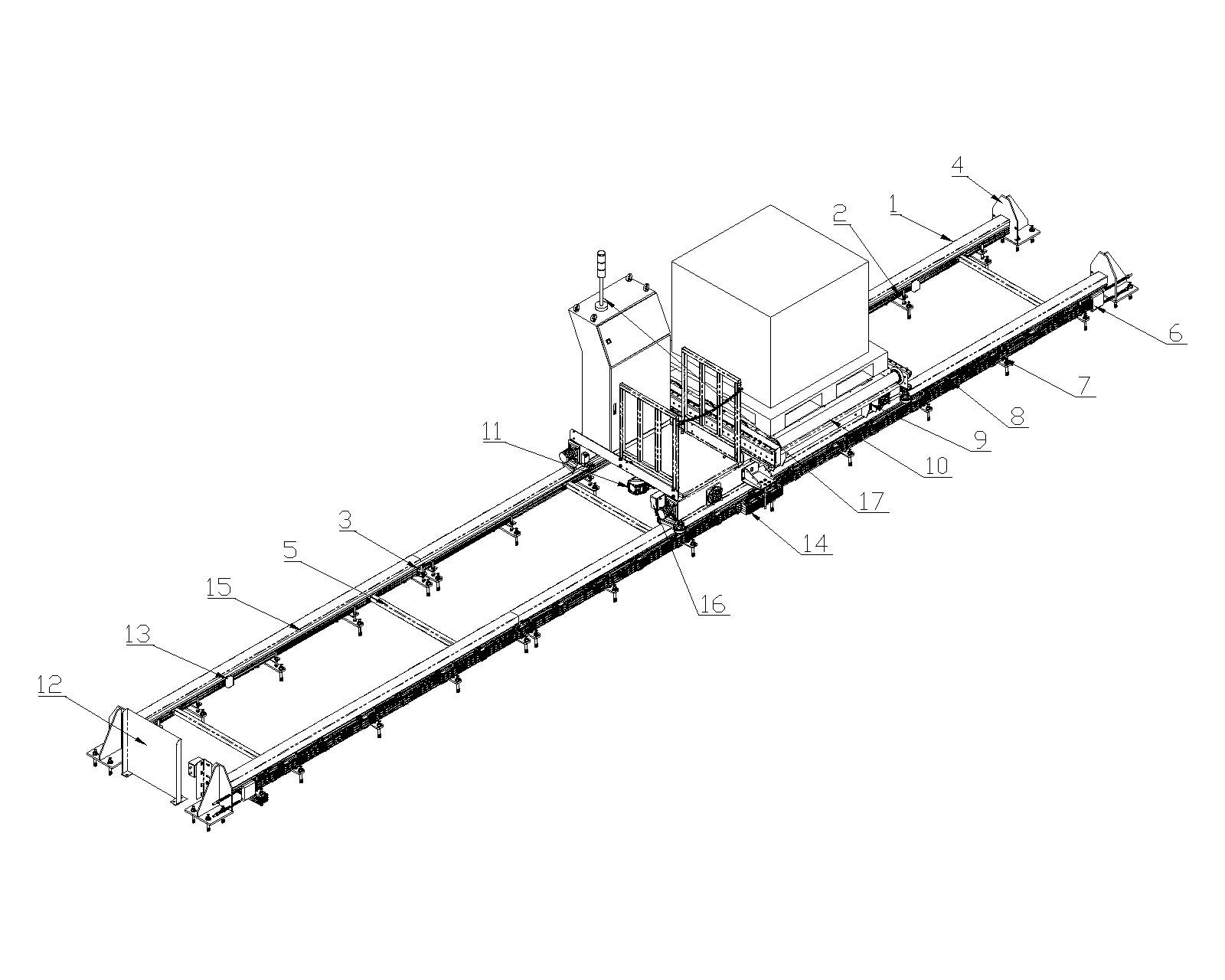

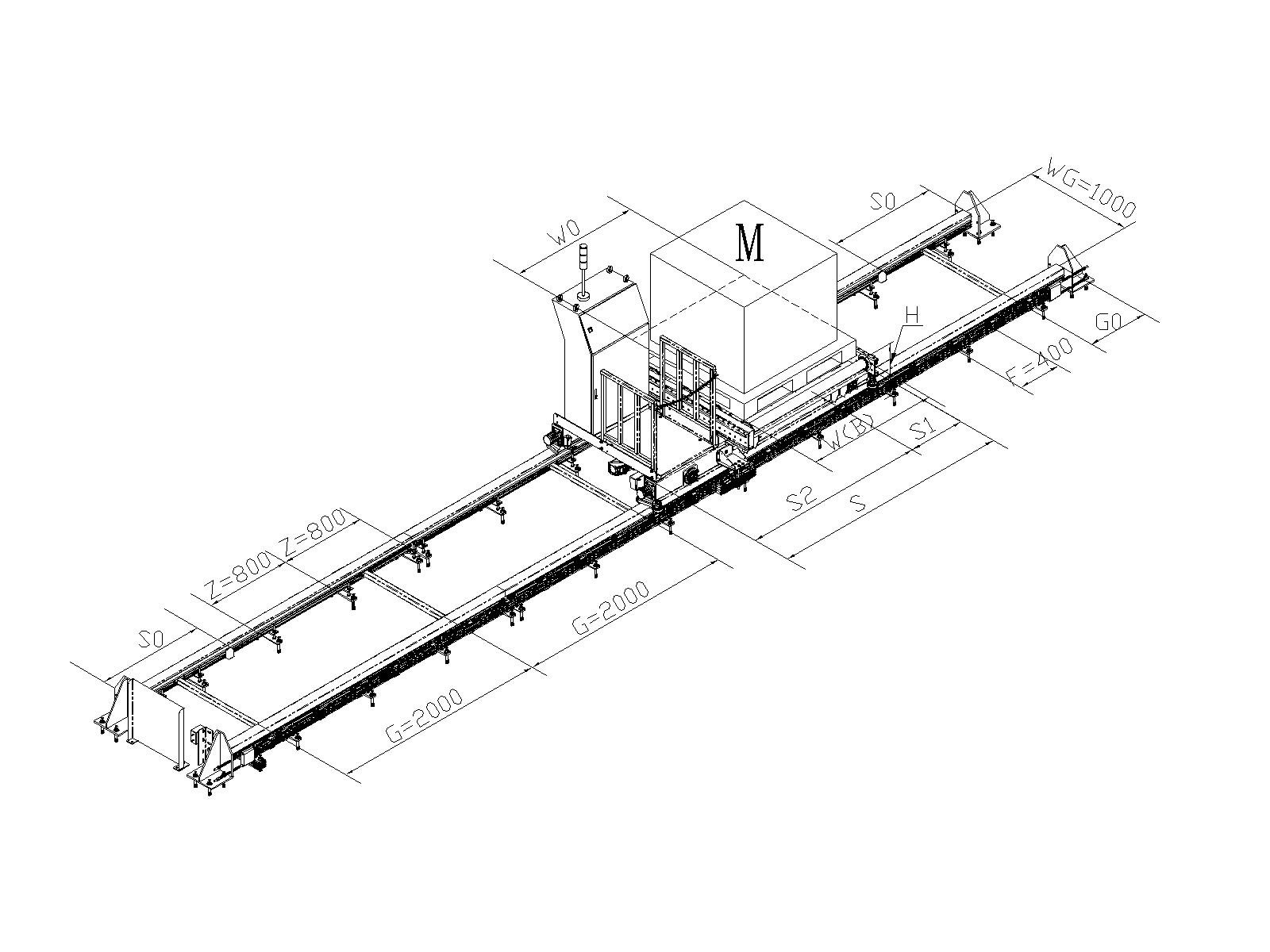

Структурная схема
Номер для заказа | Имя | Номер для заказа | Имя |
1 | Направляющая из алюминиевого профиля | 11 | Лазерный дальномер |
2 | Фиксированная опора | 12 | Дальномерный отражатель |
3 | Присоединен к фиксированному креслу | 13 | Тестовая пластина защиты от отключения питания |
4 | Торцевой блок | 14 | Коллектор (двойная головка) |
5 | Гусеничная лента | 15 | Штрих-код местоположения (необязательно) |
6 | Натяжитель скользящей проволоки | 16 | Инфракрасная связь (опционально) |
7 | Гибкая цельная скользящая контактная линия | 17 | Трехцветная лампа |
8 | Несъемная шина | ||
9 | Опоры конвейера | ||
10 | Маршрутный автомобиль | ||
Заметка Приводной двигатель, направляющее колесо и скользящий контактный провод должны быть установлены с одной стороны; Товар не должен превышать паллету; 。 лазерная дальномерная пластина и блокировка боковой юстировки, предотвращают случайное повреждение лазерного дальномера. |
1.1.Челночный вагон RGV
|

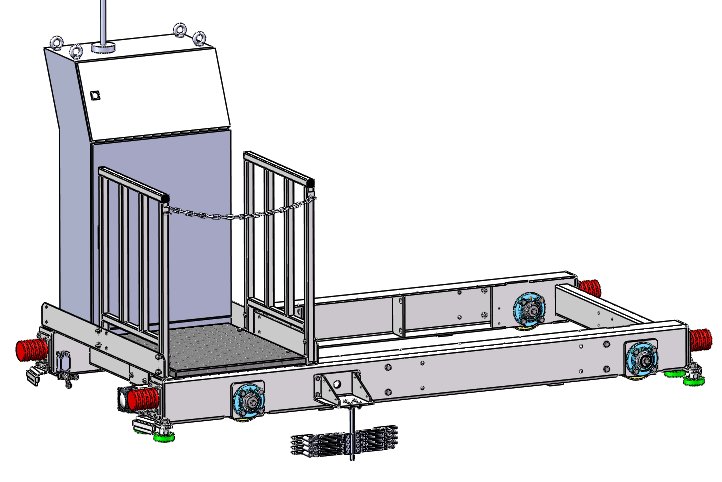

Description Standard RGV linear shuttle car is fixed structure; u Suitable for tray width 1 ~ 1.2m u Excluding transportation equipment and leg. |
1.2.RGV ground orbit module
|

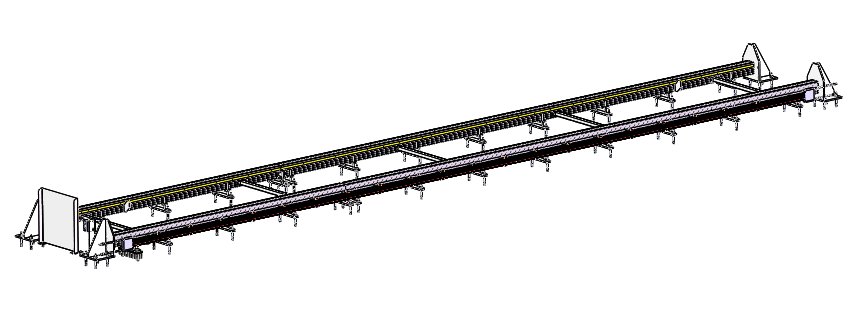

Description u The number of rail adjusting base, RGV rail connecting base, RGV rail pull rod and RGV sliding contact wire connecting assembly is determined by rail total length L; u Total length L=E+S+S0*2; u The number of RGV track spacer is one half of the sum of RGV track adjusting base and RGV track connecting base. |
1.3. Supporting legs of RGV conveyor

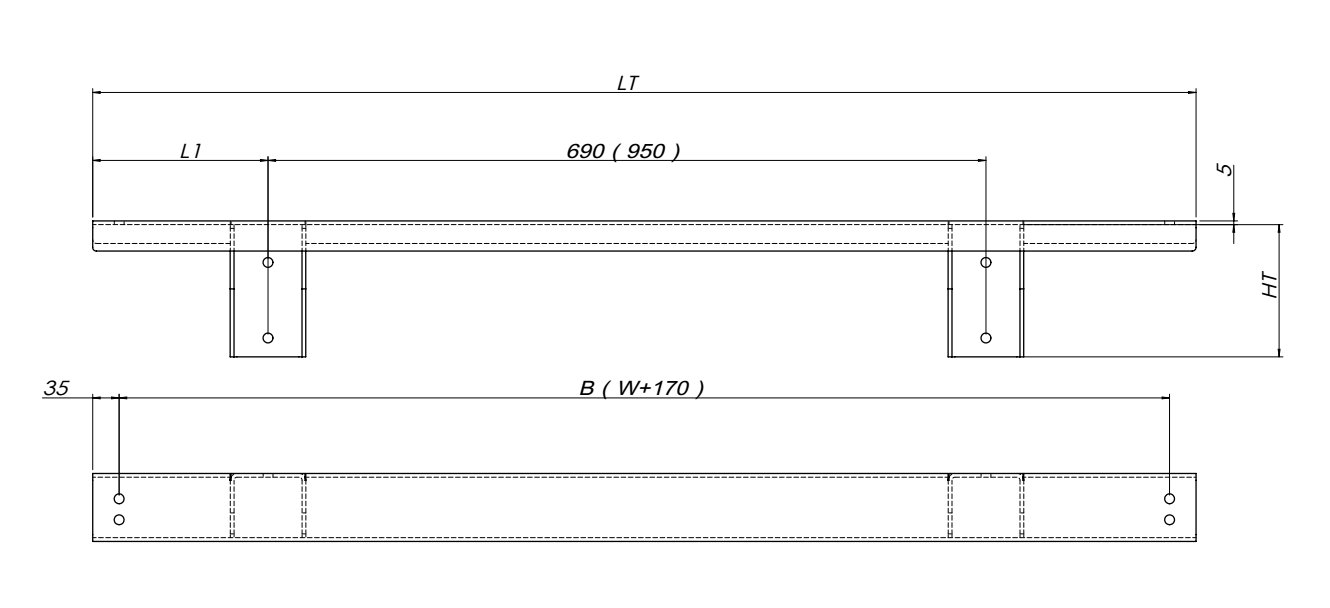

The supporting leg varies in width and height according to the conveying form of the conveyor. The details are as follows:
Order number | Delivery form | Total length of LT(mm) | Mounting hole spacing JT(mm) | Leg vertical height HT(mm) | L1 | note |
1 | The chain | LT=B+70 | 690 | HT=H-382 | L1=(LT-690)/2 | B is the inner width of the chain |
2 | roller | LT=W+240 | 950 | HT=H-375 | L1=(LT-996)/2 | W is the inner width of roller table |
1.4. Conveying equipment
Standard linear shuttle chain conveyor USES standard chain conveyor (leg height is 0), roller conveyor USES standard roller table. There is no conveying equipment in the table, please refer to the following picture.

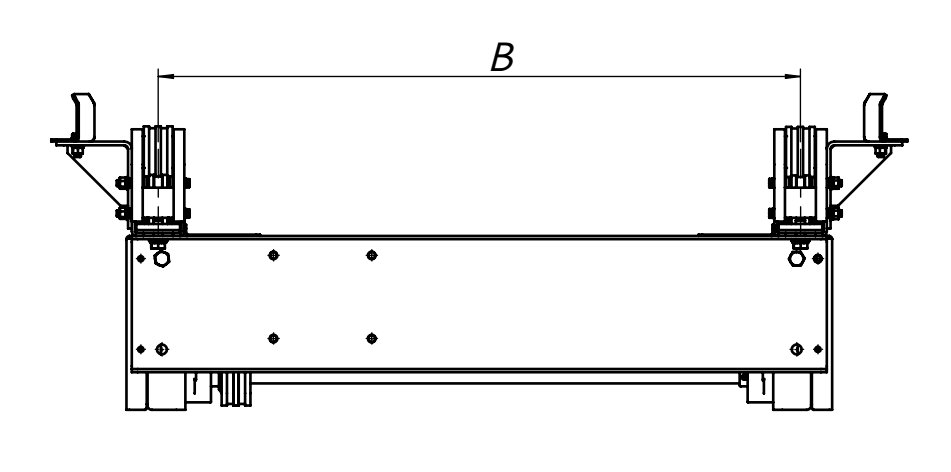

1.4.1. Chain machine

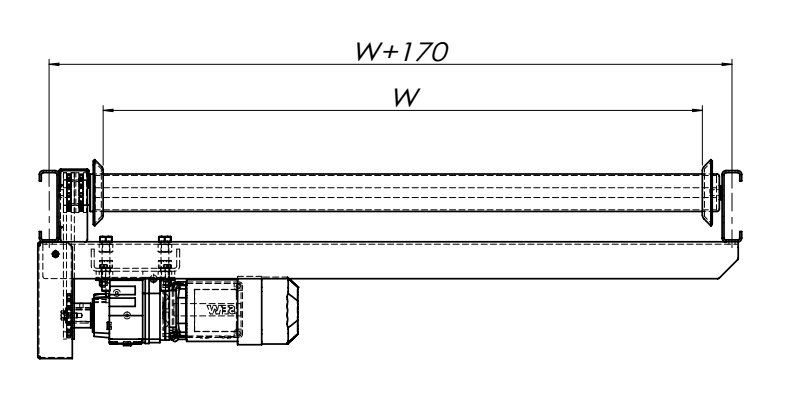

1.4.2. Roller machine
1.5. Optional attachments
Optional accessories of electrical components by electronic control options, such as model and standard model of inconsistencies, should be installed according to the actual situation to redesign the board or frame. Select and follow the parts list below.
1.5.1. Optional attachment diagram
Order number | Name | Shown in figure | Electrical components brand model | note |

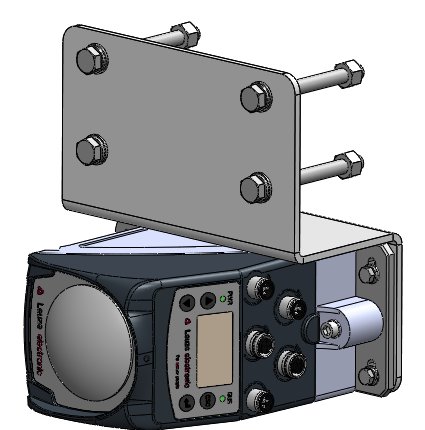

1 | RGV laser ranging module |
| Lloyd's laser range finder AMS 304i 40 | Select one of the RGV laser ranging module and the RGV code reading module as required by the project |

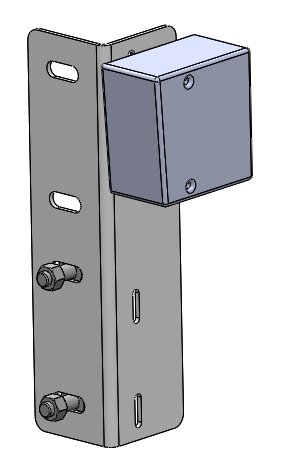

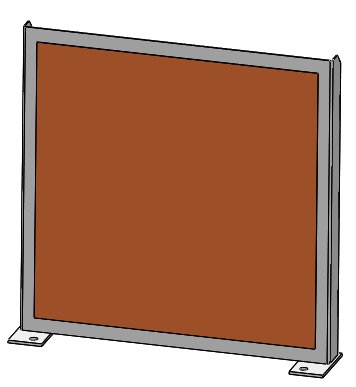

2 | RGV ranging reflector |
| There is no | Corresponding RGV laser ranging module choice |

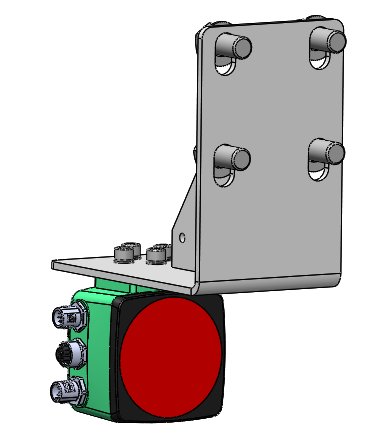

3 | Компонент считывания кода RGV |
| Док-станция с двойным благословениемPCV100-F200-B17-V1D | В соответствии с требованиями проекта выберите один из модулей лазерной дальности RGV и Модуль считывания кода RGV, соответствующий штрих-коду RGV. |
4 | Модуль инфракрасной связи RGV |
| Инфракрасный передатчик данных SICK isd400-6111 | Выберите при необходимости соответствующий модуль наземной инфракрасной связи RGV |

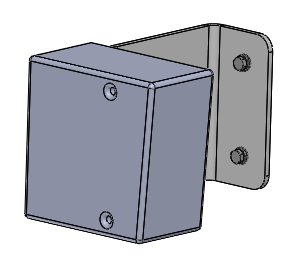

5 | Модуль наземной инфракрасной связи RGV |
| Инфракрасный передатчик данных SICK isd400-6111 | Выберите по мере необходимости, соответствующий модулю инфракрасной связи RGV |
1.5.1. Список дополнительных вложений (фактически выбирается в соответствии с потребностями проекта)
Номер проекта | ||||||||
Номер для заказа | кодирование | Код оборудования | Имя | Номер чертежа | единица | количество | заметка | |
1 | 22.1.94.0000.0000 | Модуль лазерной дальности RGV | РГВ.01.13 | ШТ | Один / комплект | Если таковые имеются | ||
2 | 22.2.91.0000.0000 | Дальномерный отражатель RGV | РГВ.02.09 | ШТ | Один / комплект | Если таковые имеются | ||
3 | 22.1.93.0000.0000 | Компонент считывания кода RGV | РГВ.01.12 | ШТ | Один / комплект | Если таковые имеются | ||
4 | 22.1.95.0000.0000 | Модуль инфракрасной связи RGV | РГВ.01.14 | ШТ | Один / комплект | Если таковые имеются | ||
5 | 22.2.92.0000.0000 | Модуль наземной инфракрасной связи RGV | РГВ.02.10 | ШТ | Один / комплект | Если таковые имеются |
